  • 旋转楼梯的施工方法与计算方式怎样的
  • 本站编辑:杭州科宝钢业有限公司发布日期:2021-02-22 09:06 浏览次数:

(一)旋转楼梯模板的制作安装

旋转楼梯一般有两种,一种是绕圆心旋转1800即可达到一个楼层高度的楼梯,称为螺旋式楼梯;另一种是大半径螺旋状梯段。

1. 螺旋式梯段模板的计算

(1)熟悉图纸

(2)确定计算范围

(3)计算方法

1)求出内圆、外圆水平投影在900范围内的弧长L

L内=R内×3.14÷2 L外=R外×3.14÷2

2)求出外圆三角及内圆三角的坡度=H:L

内圆坡度=900范围的旋转高/内圆900范围的弧长

外圆坡度=900范围的旋转高/外圆900范围的弧长

3)求出900范围螺旋弧长所对应的半径R1大,加R2大

R1大=R1×斜面系数

R2大=R2×斜面系数

(4)地板放样:按R1大、R2大画出内外圆半径大小,然后根据实际情况查出底板的大样。

2. 螺旋式楼梯支模

(1)螺旋楼梯支模

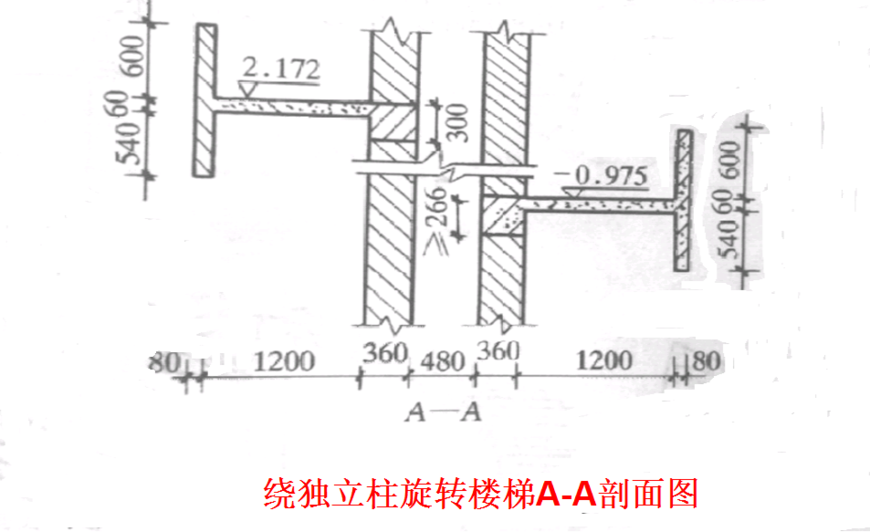

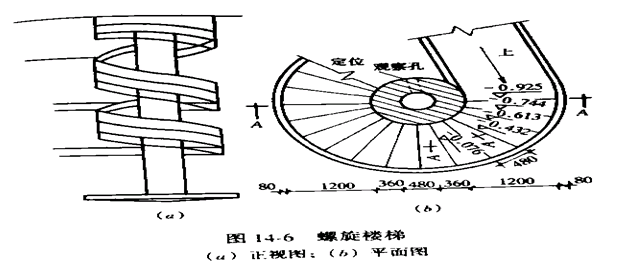

1)在垫层上按平面图弹出地盘线,分出台阶阶数,并标出每个台阶的积累标高如图14-6(b)以及图14-7所示。

旋转楼梯的施工方法与计算方式,你学到了吗

旋转楼梯的施工方法与计算方式,你学到了吗

2)固定端圈梁底用砖按坡度砌成,砌体找坡可用6点钢筋焊制的坡度架控制。

3)楼梯踏步断面为齿形,可直接按图做出木模,按地盘线位置和标高由下到上,每四阶为一组依次安放,外支撑柱根部应适应向外倾斜,使楼板更加稳固。

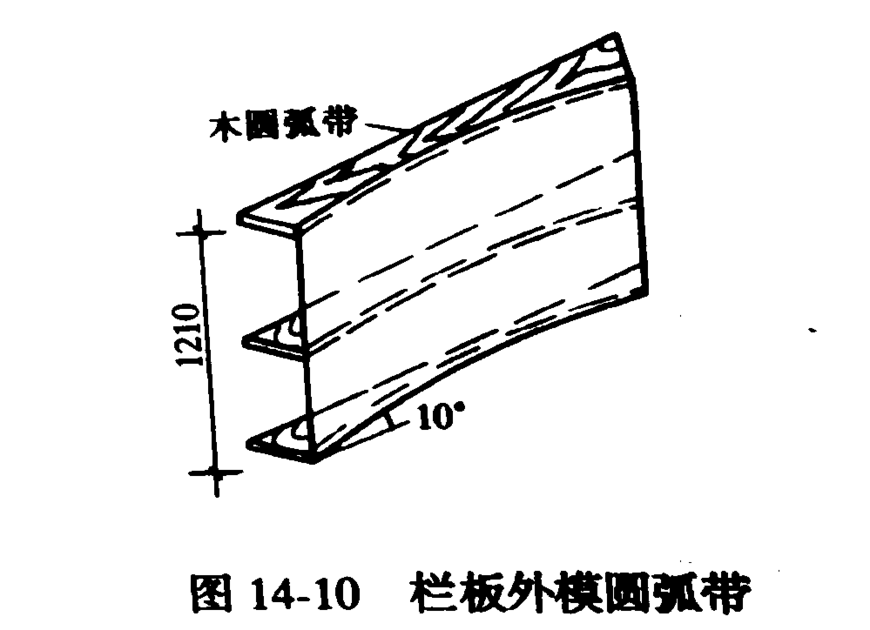

4)楼梯楼板镀锌铁皮外模加三道圆弧带如图14-10。

旋转楼梯的施工方法与计算方式,你学到了吗

(2)大半径螺旋楼梯支模

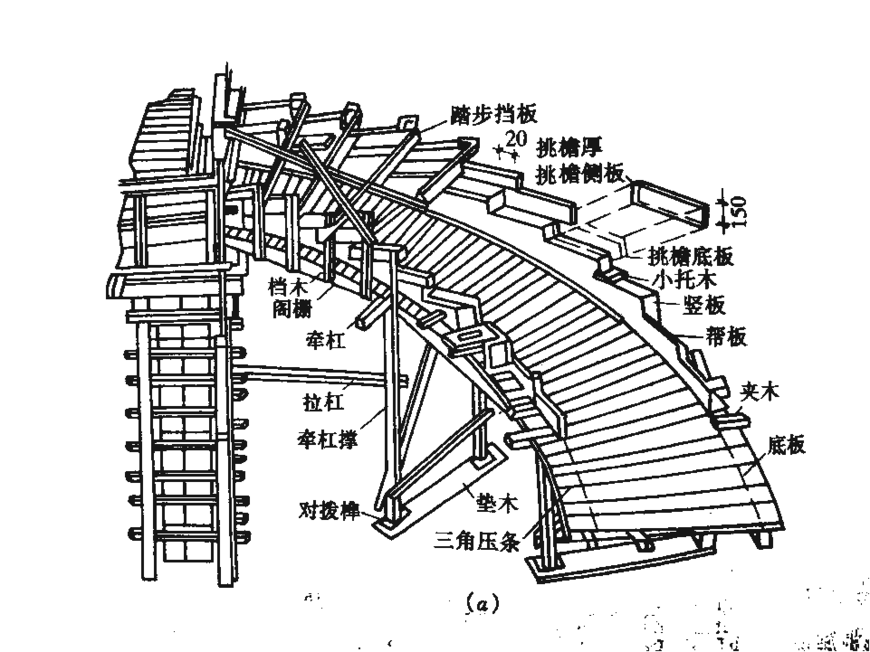

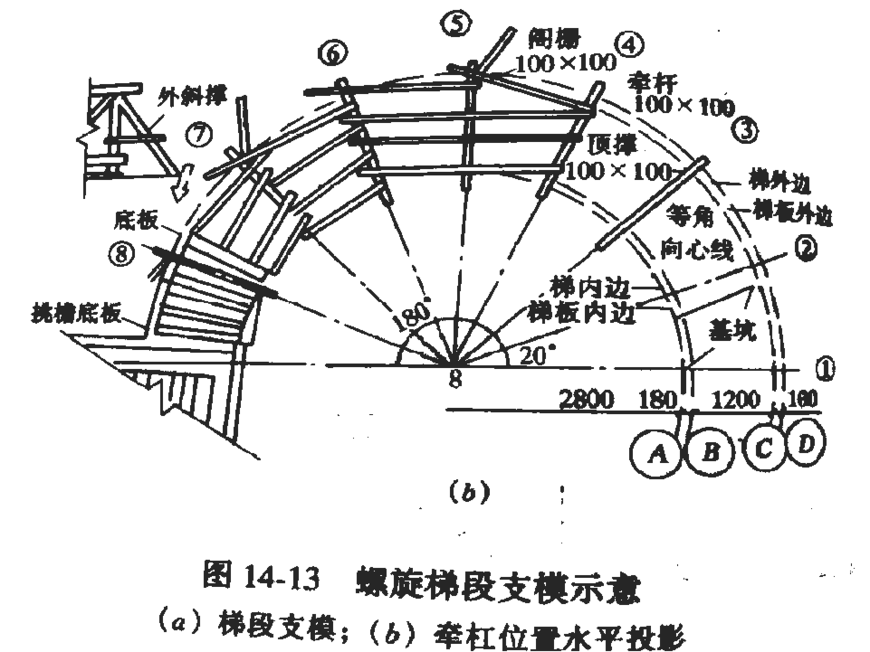

梯段楼板由牵杠撑、牵杠、隔栅、帮板和踏步侧板等部分组成。如图14-13所示。

旋转楼梯的施工方法与计算方式,你学到了吗

旋转楼梯的施工方法与计算方式,你学到了吗

制作前,先进行计算画线或用尺放样,将所需各种基本数据计算列表,并确定支模轴线部位,具体操作步骤如下:

1)放线

2)牵杠组合架组装

3)隔栅

4)地板:

5)帮模板

6)踏步挡板
